一、系统简介
煤矿井下水泵是保障煤矿安全生产的主要设备之一，实现井下泵房的远程控制与监测，是综合自动化建设的重要组成部分。目前,在井下泵房的排水系统设计中，一般设置多台水泵，轮换工作。这些水泵电压高、功率大、运行工况复杂，人工很难做到实时监控。另外，对于水泵启动前吸水管路的充水 (抽真空)、水仓水位监测泵房内设备的运行与管理等工作，普遍采用传统的人工操作方式。传统方式操作过程繁琐、劳动强度大、人为因素多、启泵时间长、自动化程度低，已不能适应现代化矿井管理的要求，因此，有必要使泵房水泵实现自动化控制。我公司设计开发的矿用主排水泵自动监控系统能很好解决上述问题。
二、系统功能
1）多种控制方式可供选择，设有集控自动、集控半自动、集控手动、就地自动、就地半自动、就地手动、
就地检修(调试)七种工作方式；
2）每台水泵可选择运行、备用、检修等运行模式，从而提升泵房整体运行的可靠性和运行效率。
3）系统具有多种保护及语音报警功能，当出现开关故障、泵体过热、轴承过热、电机过热、压力下降、流量下降、电机过载、阀门故障等情况时系统将自动停止运行，并语音报警；
4）系统检测功能齐全，可实时检测流量、水仓水位、出水压力、真空度、电机温度、泵体温度、电流、电压、闸阀状态等系列参数；
5）配置视频图像监视装置，可实时监视现场设备的工作状态；

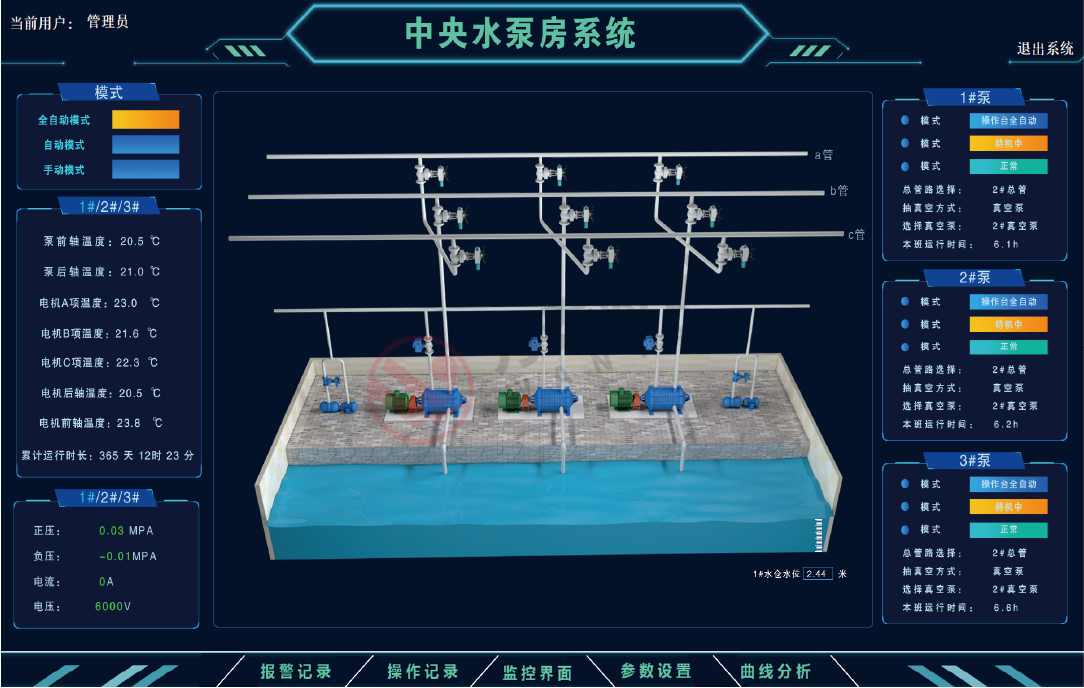

6）地面调度室监控工控机采用一主一备，显示采用21寸大屏幕TFT彩色液晶显示器，可以动画、图形、汉字等方式直观显示工艺设备的运行状态、生产工况参数、设备故障状态等；
7）井下控制机具有菜单式操作界面，所有的保护值可以通过光标、键盘设置，用户还可以根据现场情况屏蔽不需要的保护功能；
8）系统具有历史数据报表、历史曲线查询、历史故障记录、故障屏蔽、参数设置、显示功能、报表打印；
9）系统配置通讯接口：有以太网、PROFIBUS、RS485接口，易与电力监测系统、全矿井自动化系统联网。
三、系统特点
1）系统为当今工业控制系统的领先产品，地面控制主站采用计算机进行优化控制，控制分站为国内领先的矿用隔爆本质安全型控制器。系统可对整个控制过程进行集中监控，能实时采集和显示现场各生产环节设备的运行状态、具备数据处理及与全矿井综合控制系统联网的功能；
2）总线具有自我诊断功能和故障处理能力，保证系统的可靠运行。系统软件接口均采用国际标准OPC接口，稳定性高、连接方便；
3）有良好的组态环境，设备、对象、逻辑、界面等配置可在向导的引导下轻松而准确地完成，无需编程；以太网+现场总线方式，网络结构简明，便于扩展；
4）工业控制计算机具有21”大液晶屏，图形动画显示，具有各种曲线图表及数据/故障记录，方便用户查询；
5）具有4路视频信号输入，可同时监视视频图像。
