一、系统简介
矿用主扇风机自动监控系统采用总线工业控制系统，集中了工控机、PLC、智能数据采集、计算及控制、图形显示、图像监控、网络通讯等先进技术。具有图形显示运行状态和集中显示各种信息数据、自动记录历史数据、自动生成数据报表，异常报警及保护停机、信息联网、打印等功能是一套功能全面、高可靠性、通用性强、开放性好的高性能监控系统。该系统具有可靠性高、处理速度快、监测精度高操作方便，维护费用小等优点。
二、系统功能
1）集中控制功能。实现系统联锁、起、停控制、保护、通风机工作状态在线监测及数据通讯等功能。同时，为保证PLC退出或故障时系统仍能安全运行，系统具备完整的手动控制及电机、风机轴承以及电机定子温度等显示报警仪表；
2）对通风机工作状态进行在线监测。采集、显示通风机房各设备运行的工艺参数、电气参数、电气设备运行的状况。监测参数包括风机的入口静压、风量、瓦斯浓度、风机轴承温度、电机轴承温度、电机绕组温度、风机振动、电机功率、电流、电压功率因数，风机闸门开关状态，制动器开关状态、风机主电机开停信号及正反转信号，高压柜断路器合、分间位置、弹簧机构储能状态、接地开关及实验位置、故障报警、事故跳闸、保护装置异常等信号。实时显示风机运行的工况点和效率；

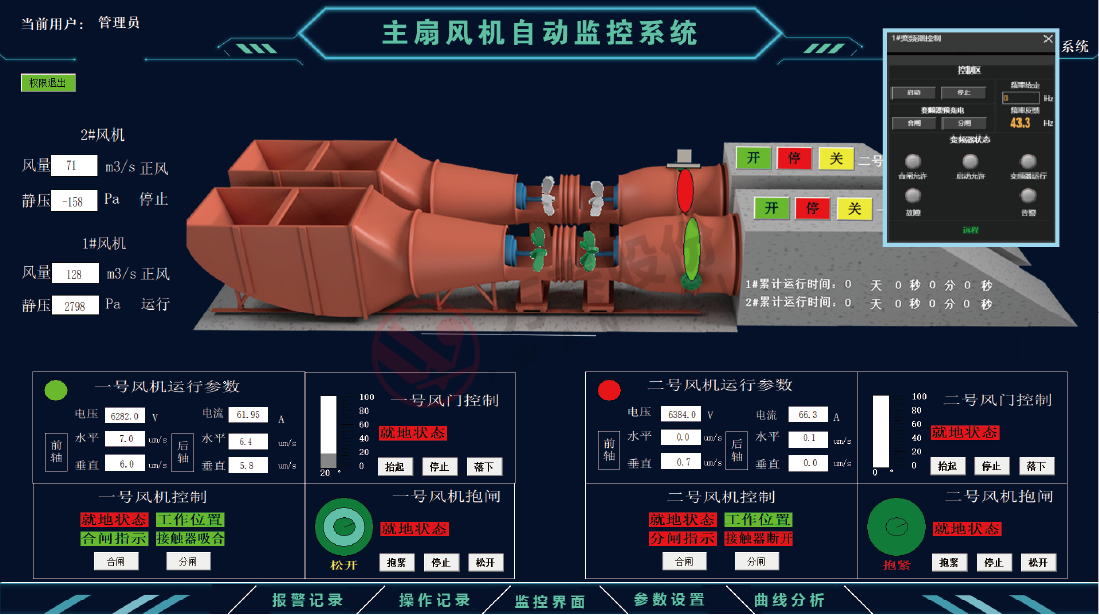

3）能实时监测数据，并以动态图形及数字显示，并可绘制风机性能的特性曲线，通过打印机输出；
4）各种监测数据的存储及查询。系统共保存距当天365天的数据，其中每小时的数据存储的是一小时的平均值，并记录了一天内各种监测数据的平均值以及一天24小时的各参数的变化趋势图；
5）可实现各工况点显示、事故报警及追忆功能。可在风机的性能曲线上显示通风机运行的工况点，风机运行出现异常时，系统能在各相关界面给予报警提示，并把距当前时刻一小时内的各种参数及日期、时间等进行记录，以便事后分析；
6）可实现对高压电控柜超压、欠压、过流、过载、漏电监测、报警及反控；
7）系统具有故障自诊断功能、并对故障进行分析和判断。打印运行报表(班、日、月、年)和报警、故障实时报表；
8）与矿井调度室联网:将通风机房各台设备运行的状况通过高速工业以太网实时地传送至矿井调度中心；
9）对于电机两端轴承、电机定子 (三相)、风机两端轴承承温度均采用双重监控。
三、系统特点
1）系统可快速、准确实时监测设备运行参数，包括温度、压力、流量、电压、电流、功率、电量等重要参数，对运行监测参数进行快速分析处理，发现异常情况及时报警及保护动作，防止造成重大安全事故；
2）以动态图形显示设备运行状态，直观明了，便于观看；
3）系统采用工业级的计算机和模块化智能数据采集装置，满足在恶劣的环境中长期稳定可靠的不间断运行，并且一套系统可同时监控多台设备；
4）计算机监控系统的应用，实现了远方数据监测、控制监控等功能满足现场实现无人职守的工作条件；
5）以数字显示、模拟仪表、趋势曲线、报表等多种形式显示设备运行数据，并自动存入数据库长期保存，可以随时查阅，保证了数据的真实性、有效性，降低了人为因素造成的影响，有利于帮助制定完善的经济运行方案和及时发现故障隐患，防患于未然；
6）系统具有远方控制功能，在远方计算机上可手动/自动直接控制风机的启/停，控制设有安全权限，防止随意操作；
7）监测系统可以通过数据传输网络将现场与矿局域网连接起来，实现远方对设备进行控制、数据浏览等，提高了监控效率，适应全矿乃至全局的信息化管理的要求，保证了通风系统遭遇故障时应急预案的及时展开；
8）维护方便，运行费用低。系统扩展方便，可根据需要随时增减节点，满足企业全方位的需求。
