产品介绍
通风机用隔爆兼本质安全型双电源双变频调速器，适用于煤矿井下具有瓦斯、煤尘爆炸的危险场合。该产品采用两路独立电源分别 供给两台变频器，独立控制，自动切换。本产品选用高性能矢量型变频器，在PLC的控制下，通过配套相关传感器，根据瓦斯浓度调节风机转速，在保证风量供给的情况下，降低了风机耗能，达到节能效果。产品具有手动和自动工作模式，两台变频器之间自动切换，大大提高了设备的可靠性，保证了局扇的连续运行。
产品特点
变频器采用三电平拓扑结构，变频器输出谐波含量低，变频器输出电压的du/dt小于1400V/us，减少电压对电机的绝缘损坏 内置绝缘监测系统能够实时监测变频器至电机间绝缘状态，实现有效漏电保护；
采用低电感母线技术减少杂散电感，提高变频器的可靠性；
冷却方式采用热管自冷散热，控制组件模块化设计，维护简便 全中文显示界面，触摸操作，本安设计，安全可靠
满足智慧矿山建设要求，兼容智慧矿山标准通讯接口；
瓦斯超限时自动进入瓦斯排放工作状态，实现最高效率的安全排放；
在掘进工作面瓦斯异常涌出或因局扇风机故障停风等原因造成工作面瓦斯积聚超限时，该装置以确保混合风流处瓦斯浓度不超规 定安全值为条件，进行自动控制，安全、可靠、高效地排放超限瓦斯瓦斯不超限时，自动调节风量，实现节能通风，节能30%以上；
该装置使风机转速可控制，风量可调节；将全压启动改为软起动，故可避免因风机全压启动而引发的“一风吹”现象 能够实现瓦斯电、风电闭锁功能；
通过配相关套传感器对轴承温度和振动的检测及重点部位的视频监控，实现通风系统设备的健康管理；
双电源双变频，主备自动切换 内置独立进线隔离开关；
技术参数
|
产品名称 |
通风机用隔爆兼本质安全型双电源双变频调速器 |
|
|
额定输入电压（V） |
660V、1140V；50Hz |
|
|
电压波动 |
电压波动：±15% 频率波动：±2.5% |
|
|
额定输出特性 |
三相AC 0～660V、0～1140V，0.5～50Hz |
|
|
过载能力 |
150%额定电流60s；200%额定电流3s |
|
|
控制电机形式 |
异步电动机、永磁同步电动机、永磁同步电动滚筒 |
|
|
频率设定范围 |
0～50Hz(默认30） |
|
|
控制方式 |
调制方式 |
SVPWM空间矢量PWM调制 |
|
输出频率范围 |
手动设定值0～50Hz、通讯设定值0～50Hz、模拟量设定0.5～50Hz |
|
|
控制电机方式 |
矢量控制、VF控制 |
|
|
频率控制精度 |
0.1Hz（模拟量），0.01（通讯） |
|
|
加速方式 |
S曲线加速 |
|
|
探头 |
探头类型 |
本质安全型，输出频率信号，频率范围200-1000Hz，对应瓦斯浓度0-4.5%，输出电压幅值为5V。 |
|
探头位置 |
T1工作区位置，T2集中通道位置，T3排风口通道位置。 |
|
|
运行控制方式 |
通风模式 |
当T1位置不超标时，风机按照T3位置瓦斯浓度进行自动通风。当T3浓度增大时，输出频率降低（最低到手动设定频率点），当T3浓度减小时，输出频率增大，最大到50Hz。 |
|
排瓦斯模式 |
当T3位置不超标时，风机按照T1位置瓦斯浓度自动排放瓦斯。当T1浓度增大时，输出频率增高（最低到手动设定频率点），当T1浓度减小时，输出频率降低（最大到50Hz）。 |
|
|
手动模式 |
变频器以手动频率设定值运行，不受瓦斯探头探测数据影响。 |
|
|
探头保护 |
当检测到瓦斯探头故障时，报警，并自动用 T2位置替换T3位置。若检测到2个探头故障时，报探头故障。 |
|
|
显示 |
运行状态 |
当前运行方式，探头检测浓度，当前运行频率。 |
|
故障显示 |
瓦斯探头故障 ，变频器运行故障；过压、过流、输出缺相保护。 |
|
|
主备切换 |
当采用双电源时，一组为主机，另一组自动为备机。当其中一台按下启动按钮时，此机自动成为主机，当此台变频器停机或故障时，另一台频率由0开始自动启动。当需要整体停止时， 需要同时按下主机和 备机的停止按钮。 |
|
产品外形尺寸
|
功率等级 |
外形尺寸(长*深*高)(mm) |
重量(吨) |
|
75～160kW（660V） |
1658×1143×986 |
2.0 |
|
75～160kW（1140V） |
1658×1143×986 |
2.2 |

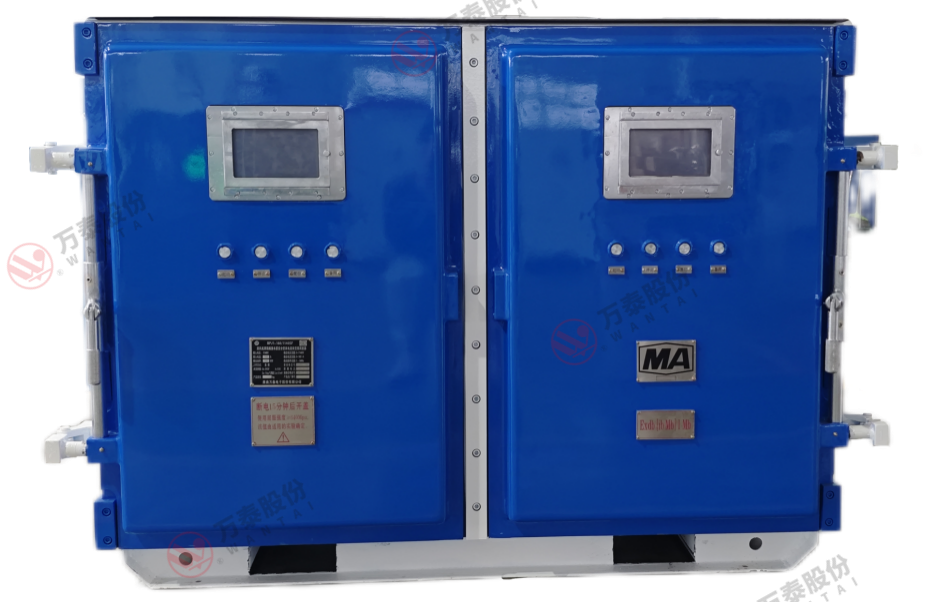

产品外观图片
75-160kW
