产品介绍
BPBJV系列矿用隔爆兼本质安全型高压变电变频器主要应用于煤矿具有煤尘、瓦斯等爆炸性危险环境中，作为交流电动机的变频 调速装置，适用于异步电机及永磁同步电机，具有启动转矩大、调速精度高、供电距离远、节能高效、安全可靠等特点。
变频器采用“单元串联多电平”的拓扑结构，“高-高”直接输入输出方式，通过移相多重化技术降低输入侧谐波，减小对电网的谐波 污染，各相输出电压由多个功率单元，通过SVPWM波形调制与叠加而成，降低了输出电压谐波含量和输出电压dv/dt变化率，可实现变 频器与负载电机长距离供电运行。
该产品适用于额定电压3.3kV、6kV、10kV的刮板输送机、转载机、破碎机等设备的重载起动及全程调速，并可用于胶带输送机、水 泵、永磁同步机及其他需要变频调速的场合。
产品特点
采用先进的SVPWM空间矢量PWM调制方式控制，输出转矩大，0.5Hz即可达到150%额定转矩，最大转矩输出可以达到220%；
变频器采用“单元串联多电平”的拓扑结构，“高-高”直接输入输出方式，通过移相多重化技术降低输入侧谐波，减小对电网的谐波污染；
输出电压由多个功率单元串联，通过SVPWM波形调制与叠加而成，降低了输出电压谐波含量和输出电压dv/dt变化率，真正实现完 美无谐波，输出电缆最长可达 5000米；
非对称机械旁路技术，若三相中某一功率单元发生故障，仅对故障单元进行机械旁路，并通过改变相电压夹角，使产生的线电压三 相保持120°对称和幅值相等；
机芯单元采用滑道抽拉设计，可方便更换，无螺栓卡扣设计；
IGBT模块及整流二极管等发热元件直接贴板冷却，不需要内循环水冷系统，提高了系统稳定性，不需要等待检测水离子浓度等一 系列内循环的保护，提高了安全性、稳定性优异的过流抑制和过压抑制功能，避免频繁故障，满足复杂工况要求；
内置绝缘监测系统能够实时监测变频器至电机间绝缘状态，实现有效漏电保护
具有自动功率平衡功能，能够提供精确的负载分配控制，功率不平衡度小于2%；
全中文显示界面，矩阵键盘操作，本安设计，安全可靠；
外置本安设计以太网口，方便程序调试及数据传输；
变频器具有以太网、光纤、RS485 等通信接口，满足智慧矿山标准通讯要求；
多参量数据采集：设备具备实时采集电压、电流、功率和谐波数据等80余种电参量；配合工业大数据平台自动生成负荷设备的电流 、电压、功率等历史趋势曲线；根据不同区域、不同时期能耗对比分析，实现精准能耗管理
设备预测性维护：根据分析负荷设备多种电参量，运用工业大数据平台构建设备故障预测模型，及时分析出设备运行状态以及进行 设备维护的优先级，实现负荷设备的预测性维护功能；
多种通信接口支持：485接口、以太网接口、wifi、5G、4G等通讯接口；支持Modbus、MQTT、Http、IEC-60870等多种通讯协议；
技术参数
|
产品名称 |
矿用隔爆兼本质安全型高压变电变频器 |
|
|
额定输入电压（V） |
6000V、10000V；50Hz |
|
|
电压波动 |
电压波动：±15% 频率波动：±2.5% |
|
|
额定输出特性 |
三相AC 0～3300V、0～6000V、0～10000V，0.5～50Hz |
|
|
过载能力 |
150%额定电流60s；200%额定电流3s |
|
|
|
调制方式 |
SVPWM空间矢量PWM调制 |
|
控制方式 |
矢量控制、VF控制 |
|
|
转差补偿 |
自动转差补偿范围：0～150%，开环稳速精度0.5%，闭环稳速精度0.02% |
|
|
载波频率 |
手动可调范围0.7～16kHz |
|
|
加减速曲线 |
两种曲线：直线和任意S曲线；七种加速时间（多步速度） |
|
|
显示 |
显示屏运行显示 |
额定频率、输出频率、电压、电流、功率、电动机转速、温度等 |
|
故障状态显示 |
过压、欠压、过流、过载、过热、缺相、短路、失速、漏电等 |
|
|
制动 |
制动方式 |
回馈制动、直流制动 |
|
制动转矩 |
150%（最大可达220%） |
|
|
主要控制运行 |
起动转矩 |
150%以上，零速转矩0～100%可调 |
|
速度控制范围 |
开环1：100，闭环1：1000（相对额定转速） |
|
|
过程控制 |
内置PID调节器，可通过各类变送器形成闭环控制系统 |
|
|
自动电压调整 |
电网电压变化时，能自动适当地改变基本频率，保护电动机负载能力 |
|
|
频率设定 |
数字设定、模拟设定、控制面板给定、串行通讯给定、功率平衡给定 |
|
|
运行命令给定 |
控制面板给定、外接端子给定、串行通讯给定 |
|
|
模拟量输入/输出 |
0～10V，4～20mA |
|
|
运行控制功能 |
数字量输入 |
12路可编程输入，实现远/近控、正/反转、起/停，预置速度 |
|
模拟量输出 |
转速、负载、双极性负载、PID变量均可外接仪表 |
|
|
开关量输出类型 |
10路继电器输出（250V/10A触点） |
|
|
开关量输出 |
运行输出、故障输出、远控状态输出 |
|
|
通讯功能 |
Modbus-rtu、Modbus-tcp、CAN通讯 |
|
|
保护功能 |
过压、欠压、过流、过载、过热、缺相、短路、失速、漏电等 |
|
|
防爆标志 |
Exdb[ib Mb]I Mb |
|
|
冷却方式 |
循环水冷却（或外供水冷却） |
|
产品外形尺寸
|
功率等级 |
外形尺寸(长*深*高)(mm) |
重量(吨) |
|
630～1250kW（3.3kV） |
3947×1557×1800 |
10 |
|
630～1250kW（6kV） |
3947×1557×1800 |
11 |
|
630～1250kW（10kV） |
4521×1557×1770 |
13 |
产品外观图片

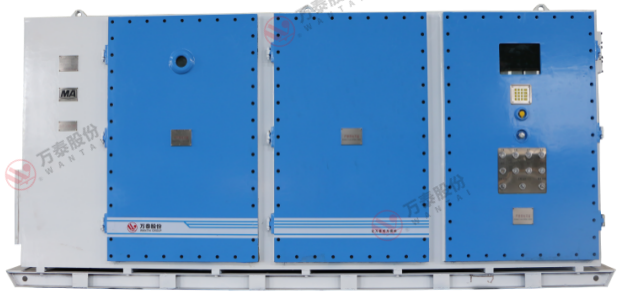

BPBJV-1250/10

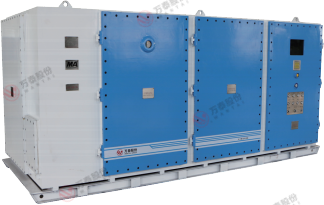

BPBJV-1250/10/3.3
